機房電源防雷箱安裝圖

機房電源防雷箱安裝圖
由于此機房較小，只有15平方左右，機房內有網絡機柜1個（內有交換機、路由器等），機房供電為墻壁取電，進入單相220V6KA UPS，輸入到網絡機柜；
所以本次機房的電源防雷設計為二級防雷：
1、在機房UPS電源前安裝凱威單相電源防雷箱PT220-40X一臺；
2、在網絡機柜內安裝機架式8孔防雷插座PT-Z8；
3、在機房墻壁上安裝等電位箱KW-D28一臺；以便各設備就近接地；
4、接地網采用8塊接地模塊PTD-3和10根鍍銅接地棒KWD-14B，經測量接地電阻為1.2歐。

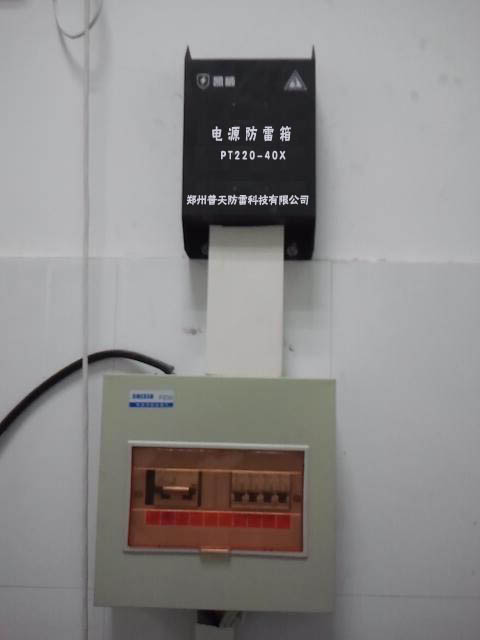

1、機房電源防雷箱安裝圖

2、機房等電位端子箱安裝圖

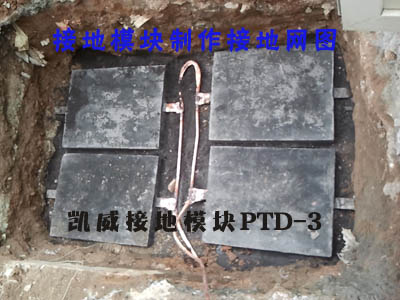

3、機房接地網制作圖
