機房等電位接地匯流板制作圖

機房等電位接地匯流板制作圖

室外接地網由70平方鍍銅鋼絞線引入室內，接入室內的等電位端子板上（如圖中1所示），鍍銅鋼絞線與銅排之間采用凱威放熱焊接，

端子板上預留有5個固定螺栓，便于需要接地的重要設備接入地線。

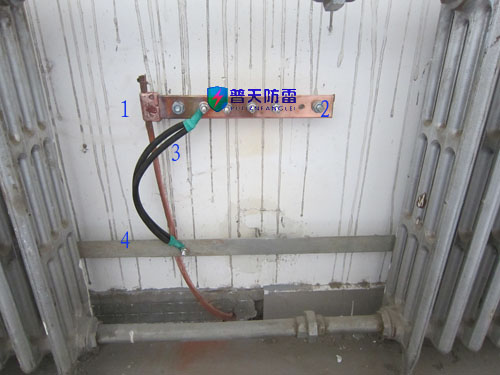

圖中的1是鍍銅鋼絞線與銅排焊接圖；圖中的2即是等電位端子銅板；3為接地干線-鍍銅鋼絞線；
4為環繞機房一圈的扁鐵匯流排，與等電位端子銅排連接在一起。
