詳細資訊

1.產品用途

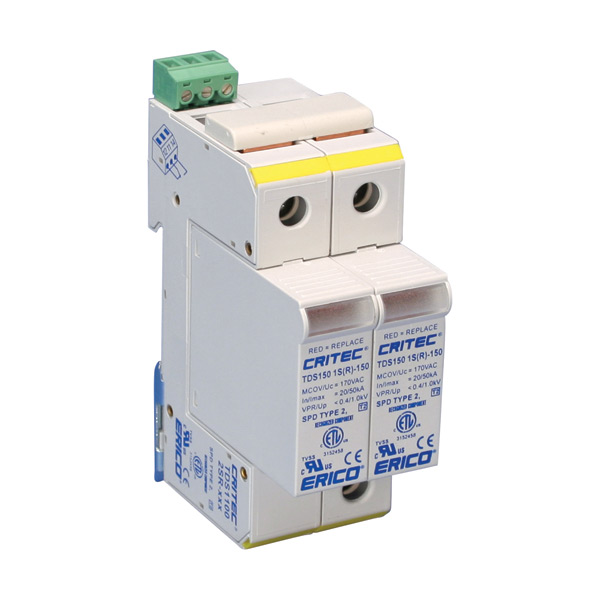

TDS11002SR277瞬態識別浪涌分流器產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。

2.工作原理

TDS并聯于線路（L/N）與大地之間，在正常工作電壓情況下，TDS處于高阻狀態，相當于線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色。

當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓泄放到大地，當脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態。

3.主要特點/產品特色

4.技術參數

Part Number	TDS11002SR150	TDS11002SR240	TDS11002SR277	TDS11002SR560
Article Number	702409	702411	702412	702413
公稱系統電壓 (Un)	120 - 150 VAC	220 - 240 VAC	220 - 277 VAC	480 - 560 VAC
最大持續操作電壓 (Uc)	170 VAC	275 VAC	320 VAC	610 VAC
反向電壓	240 VAC	350 VAC	480 VAC	700 VAC
電壓保護等級 (VPR) @ 電流	600.0 V @ 3 kA 1,000.0 V @ 20 kA	900.0 V @ 3 kA 1,200.0 V @ 20 kA	1,000.0 V @ 3 kA 1,600.0 V @ 20 kA	1,800.0 V @ 3 kA 2,400.0 V @ 20 kA
公稱放電電流 (In)	50 kA 8/20 μs	40 kA 8/20 μs
最大放電電流 (Imax)	100 kA 8/20 μs
脈沖電流 (Iimp)	12.5 kA 10/350 μs
后備過電流保護	125 A
響應時間	5 ns Max
短路電流額定值 (SCCR)	200 kA
頻率	0 – 100 Hz
Protection Modes	L-N L-PE N-PE
Technology	帶熱斷開功能的 TD 技術
連接，實心	35 mm² Max
連接，絞合	25 mm² Max
Mounting	35 mm 頂帽式 DIN 軌
外殼材質	UL® 94V-0 熱塑性塑料
外殼防護等級	IP 20 NEMA®-1
遠程觸點	是
狀態指示	機械旗形組件
溫度	-40 至 80 °C
模塊寬度	2 M
深度 (D)	68 mm
高度 (H)	90 mm
寬度 (W)	35 mm
元件重量	0.24 kg
認證詳情	UL® 1449 版本 4 4CA, 20 kA 模式
符合規定	ANSI®/IEEE® C62.41.2-2002 A 類、B 類、C 類 ANSI®/IEEE® C62.41.2-2002 Scenario II, Exposure 3, 100 kA 8/20 μs, 10 kA 10/350 μs IEC® 61643-1 I 類、II 類

5.安裝方法及安裝注意事項

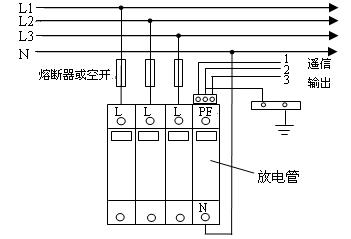

（1）安裝接線如下圖所示。

（2）電源連接導線用不小于6mm2的多股銅線，接地線用不小于10mm2的多股銅線。連接線應盡量的短、直、粗。地網接地電阻：R≤4Ω

（3）防雷器前端應串聯合適的熔斷器或空開。

（4）安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

（5）安裝完畢后將模塊插入到位，檢查工作是否正常。

（6）當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

注：產品內部結構如有變動，恕不另行通知，如有問題請與本公司咨詢.
